一、太阳能光伏发电系统的构成

太阳能光伏发电系统通常由光伏方阵、蓄电池组、充放电控制器、直流汇集箱、汇集逆变装置箱、 配电柜、自动太阳能跟踪系统组件、自动太阳能组件除尘系统庄子等组成。光伏方阵、自动太阳能跟踪 系统组件等设置在室外，光伏方阵甚至暴露在直接雷击的区域。

二、 太阳能光伏发电系统的防雷要求

1 、为保护系统设备免遭雷击，太阳能光伏发电系统应设置直击雷防护装置和防雷电电磁脉冲防护措施。

2 、系统的直击雷防护宜利用固定光伏组件的金属边框作接闪器，也可设置专用接闪器。

3、 系统的雷击电磁脉冲防护可综合采取接地与等电位连接、线缆屏蔽，可采用 MSPD 防护。

三、MSPD在 太阳能光伏发电系统的应用

1 、MSPD 宜设置在光伏发电系统的直流汇集箱（或实现类似功能的装置）、逆变装置直流输入端。

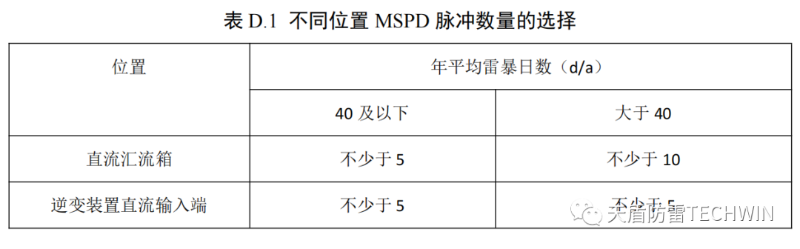

2 、不同安装位置 MSPD 脉冲数量的选择见表 D.1

3、 根据光伏发电系统的逆变装置是否具有隔离功能、以及是否采用反 PID 措施，MSPD 的 Uc选择应符合 GB/T 36963-2018 的 5.3.6 的要求。

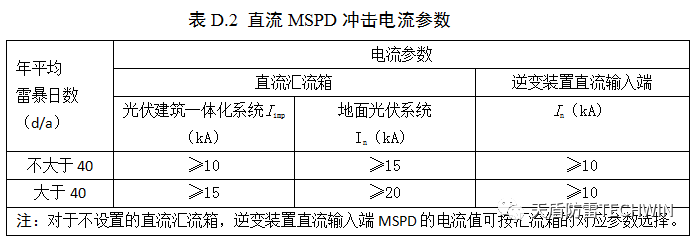

4 、冲击电流参数的选择宜符合表 D.2 的要求。

5、 MSPD 的 UP（M）选择

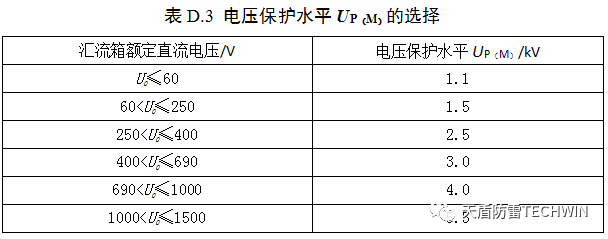

直流汇集箱、汇集逆变装置箱 MSPD 的 UP（M）选择应符合表 D.3 的要求，MSPD 的有效电压保护水平应小于设备耐冲击电压额定值 Uw 的 0.8 倍。

内 容参考由至尊国际雷电参编的团体标准《 低 压 配电系统多脉冲电涌保护器性能要求和试验方法 》
